作者: Kevin Peng    发布于: 2014-07-04 12:47    点击:次

我们为客户提供各种光学系统设计服务，拥有专业的设计团队，熟练使用Lighttools、 Tracy pro、 CODE V、Zemax、ASAP、Virtuallab等光学软件，可模拟设计各种光学系统，已承接来自不同科研单位的光学系统项目：

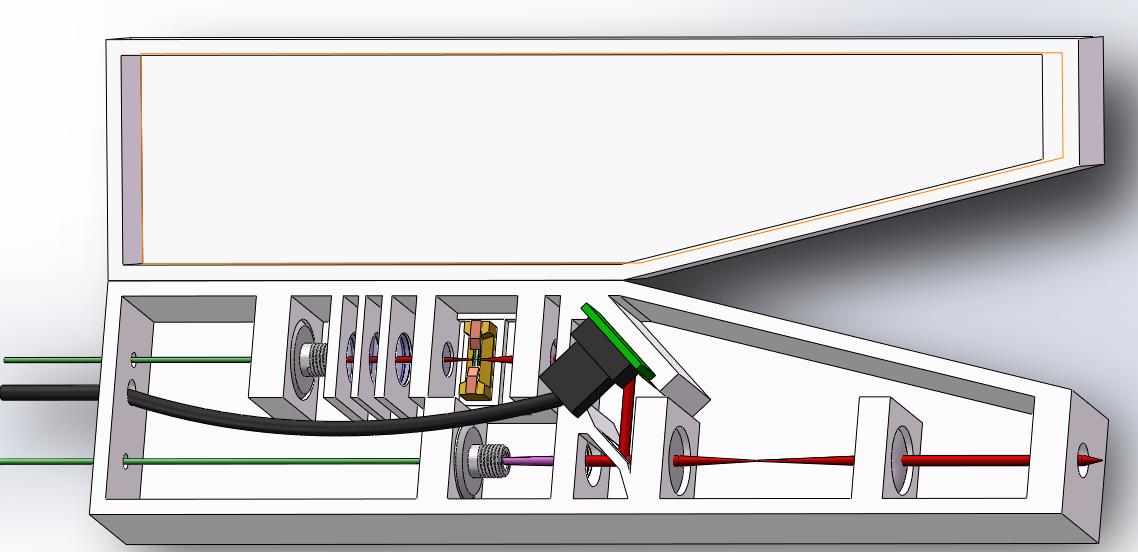

哈特曼传感器系统
描述：哈特曼传感器用于测量光束的波前分析，广泛地用作自适应光学系统的波前信息探测和波前畸变补偿,大气湍流统计特性表征,光学元件检测,光束质量评价,超强激光脉冲波前整形,激光大气通信以及人眼象差测量等各个领域之中。

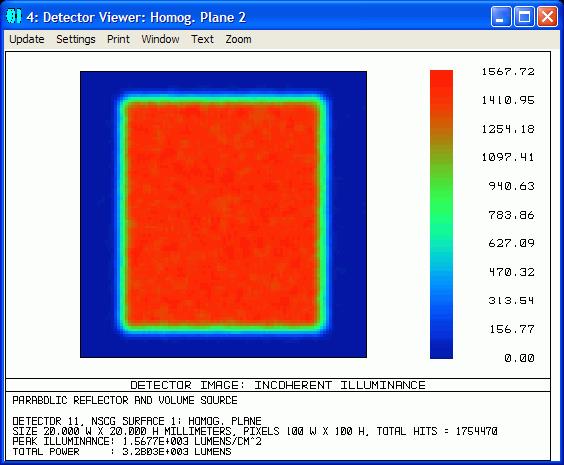

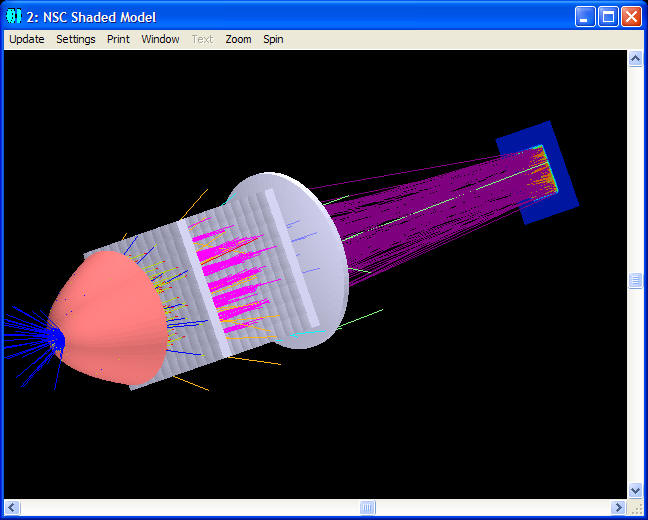

高性能匀光系统

描述：高性能匀光系统利用微透镜阵列实现光场的匀化处理，通过独特的优化仿真系统提高光场的均匀性。






小尺寸短焦距大数值孔径显微光学系统

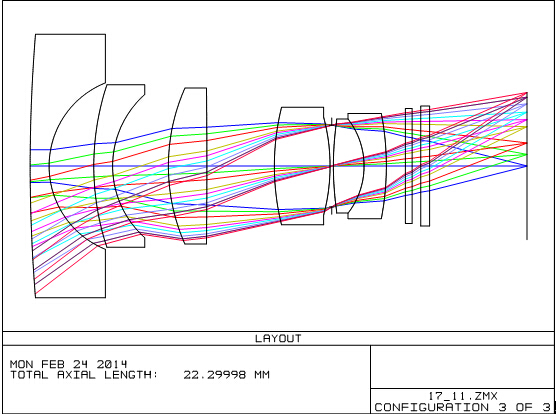

                     车载广角镜头设计


                              规格参数

Item		Specification			Note
Design
Product No.
Design No.		1
Construction		6G
Sensor Size		1/2.7”
Sensor Format	Horizontal	1920		pixels
	Vertical	1080		pixels
Sensor Pixel size	Horizontal	3.0		um
	Vertical	3.0		um
Wavelength range		400-700 nm
Effect Focal Length(EFL)		3.0mm
F.No		2.0-2.4
Optical Length		22.3mm			From first surface to image plane at infinity including the IRF
Image Height		3.4mm
View Angle	Diagonal	160°			Image Height=3.30mm
	Diagonal	180°			Image Height=3.40mm
	Horizontal	125.6°			Image Height=2.88mm
	Vertical	64°			Image Height=1.62mm
MTF	On Axis	0.495	160LP/mm		At F.No=2.0 File of 160°
		0.622	120LP/mm
	80%Field	T0.308/S0.428	160LP/mm
		T0.416/S0.553	120LP/mm
Distortion		Optical Distortion	-80.5%		Image Height=3.30mm
		Optical Distortion	-98.0%		Image Height=3.40mm
		TV Distortion	17.2%		Image Height=3.30mm
		TV Distortion	21.5%		Image Height=3.40mm
Relative Illumination		0.77
Chief Ray Angle		23.6

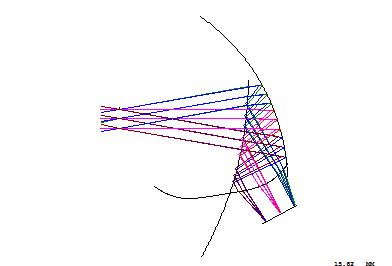

                  自由曲面棱镜头盔设计

视场角 27°，波长 520nm，焦距28mm
