桌上型隔振台

作者: Kevin Peng    发布于: 2019-02-16 11:51    点击:
ST-X ST-X型 卓上除振台
ST-X ST-X型 卓上除振台
ST-X型超低床 资料下载
垂直 約5.5Hz 水平 約2.7Hz

实现业界首次的超低地板20mm。



采用stx - x组件,



除振性能的高端机型。



将盘中控制到极限变苗条。显微镜系统的操作性有了惊人的提高。可以适用于各大厂商的显微镜。



实现正确的重点和自由的布局。



型式 ST-X 500 ST-X 600
固有振動数(Hz) 垂直約5.5、水平約2.7
除振方式 组合螺旋弹簧和粘弹性的复合支架
定盤 A5052(铝)无电解镍镀金
外形寸法(W×Dmm) 520x515 520x575
    (×Hmm) ×22(定盤部)
製品重量(kg) 5 6
搭載可能質量(kg) 10〜35 10〜35
納期 3週間


注1)高度(Hmm)是无负荷时的高度。注2)搭载的质量因偏荷重而下降。

※关于详细尺寸,请确认图纸。

※装载装置的“重心位置高”“偏荷重大”请与本公司商谈。
詳細寸法

ST-X ST-X型 卓上除振台詳細寸法

(単位:mm)
型式 A B C D E F
ST-X 500 440 368 515 520 156 126
ST-X 600 499 368 575 520 156 126

ページ先頭へ戻る

PHB ハニカム定盤付き卓上型除振台

PHB ハニカム定盤付き卓上型除振台
空気供給型自動レベル調整機能
固有振動数: 垂直・水平 約2.5Hz~
  • PHB-A(自动等级调整功能与PB-5AA相同规格)

    PHB-H(与手压泵式、空气源无用的PB-5AH相同规格)

    PHB-R(特殊防震橡胶式PB-5R和同样配置)

    采用高刚性的汉尼康定盘

    铁板采用磁性SUS430

    在定盘上面,标准规格装置是M6抽头25mm

    (也可以根据顾客的要求进行其他特殊加工)

    上面进行粉刷加工,其他则采用黑色粉刷

    最适合避免高频振动的设备,如光学实验
PHB-A
型式 PHB-A-4050 PHB-A-6050 PHB-A-8060 PHB-A-1070
固有振動数(Hz) 約2.5
除振方式 钻石式空气弹簧
減衰効果 オリフィスによるエアーダンピング
レベリング方法 自動レベリング(供給空気圧 0.4 ~0.7MPa)
定盤材質 磁性不锈钢顶表面板附着磁性不锈钢SUS430表面采用粉刷工艺

侧面板,下表面板SPCC黑色涂料
定盤上面タップ仕様 M6×25mmピッチ
外形寸法(W×Dmm) 400x500 600x500 800x600 1000x700
    (×Hmm) x106
製品重量(kg) 30 37 48 108
搭載可能質量(kg) 120
付属品 ウレタンチューブφ6×3m、継手RT1/8おねじ

PHB-H
型式 PHB-H-4050 PHB-H-6050 PHB-H-8060 PHB-H-1070
固有振動数(Hz) 約2.5
除振方式 空气弹簧
減衰効果 オリフィスによるエアーダンピング
レベリング方法 手压泵
定盤材質 磁性不锈钢顶表面板附着磁性不锈钢SUS430表面采用粉刷工艺

侧面板,下表面板SPCC黑色涂料
定盤上面タップ仕様 M6×25mmピッチ
外形寸法(W×Dmm) 400x500 600x500 800x600 1000x700
    (×Hmm) x106
製品重量(kg) 30 37 48 108
搭載可能質量(kg) 120
付属品 手押しポンプ


注1)高度(Hmm)是浮时高。注2)型号6050、1070中附带移动握棒。注3)搭载的质量因偏荷重而下降。

※关于详细尺寸,请确认图纸。
※装载装置的“重心位置高”“偏荷重大”请与本公司商谈。
PHB-R
型式 PHB-R-4050 PHB-R-6050 PHB-R-8060 PHB-R-1070
固有振動数(Hz) 垂直約6、水平約3
除振方式 オリフィス内臓防振ゴム
定盤材質 磁性不锈钢顶表面板附着磁性不锈钢SUS430表面采用粉刷工艺

侧面板,下表面板SPCC黑色涂料
外形寸法(W×Dmm) 400x500 600x500 800x600 1000x700
    (×Hmm) x104 x103 x125
製品重量(kg) 20 28 45 56
搭載可能質量(kg) 70 65 120 120




ページ先頭へ戻る

PB-5AA 空気ばね型卓上除振台 5AA

PB-5AA 空気ばね型卓上除振台 5AA
空気供給型自動レベル調整機能
固有振動数: 垂直・水平 約2.5Hz
该产品仅为业界最高水平61毫米,具备自动调整功能。无源台式除振台高端机型。

应对偏激,并自动调节空气簧水平以保持水平。

如果你打开或关闭手柄的话,空气会在短时间(约2秒)内给气、排气,并能消除设备调整时的干扰。


和空气来源连接,连接了φ6×3m的氨基管。

型式 PB-5AA-3040-SPCC PB-5AA-4050-SPCC PB-5AA-5060-SPCC PB-5AA-6050-SPCC PB-5AA-8060-SPCC PB-5AA-1070-SPCC
固有振動数(Hz) 約2.5
除振方式 ダイヤフラム型空気ばね
減衰効果 オリフィスによるエアーダンピング
レベリング方法 自動レベリング(供給空気圧 0.4 ~0.7MPa)
定盤 SPCC 表面焼塗装処理(クリーム色) ゴムシート 緑色1.5mm厚
外形寸法(W×Dmm) 300x400 400x500 500x600 600x500 800x600 1000x700
    (×Hmm) x61 x64
製品重量(kg) 12 21 27 28 41 54
搭載可能質量(kg) 60 120
付属品 ウレタンチューブφ6×3m、継手RT1/8おねじ
納期 1週間 4週間

型式 PB-5AA-3040-SUS PB-5AA-4050-SUS PB-5AA-5060-SUS PB-5AA-6050-SUS PB-5AA-8060-SUS PB-5AA-1070-SUS
固有振動数(Hz) 約2.5
除振方式 ダイヤフラム型空気ばね
減衰効果 オリフィスによるエアーダンピング
レベリング方法 自動レベリング(供給空気圧 0.4 ~0.7MPa)
定盤 SUS304
外形寸法(W×Dmm) 300x400 400x500 500x600 600x500 800x600 1000x700
    (×Hmm) x61 x64
製品重量(kg) 12 21 27 28 41 54
搭載可能質量(kg) 60 120
付属品 ウレタンチューブφ6×3m、継手RT1/8おねじ
納期 1週間 4週間




ページ先頭へ戻る

PB-5AH 密封空気ばね型卓上除振台 5AH

PB-5AH 密封空気ばね型卓上除振台 5AH
空気密封型手動レベル調整機能
固有振動数: 垂直・水平 約2.5Hz

可直接使用5aa的空气簧去除台。帕萨除振台的米德尔宁基模型。



因为附带有手压泵,没有压缩空气源的地方也可以简单地使用。



※手压泵附属。

型式 PB-5AH-3040-SPCC PB-5AH-4050-SPCC PB-5AH-5060-SPCC PB-5AH-6050-SPCC PB-5AH-8060-SPCC PB-5AH-1070-SPCC
固有振動数(Hz) 約2.5
除振方式 ダイヤフラム型空気ばね
減衰効果 オリフィスによるエアーダンピング
レベリング方法 手押しポンプ補給式
定盤 SPCC 表面焼塗装処理(クリーム色) ゴムシート 緑色1.5mm厚
外形寸法(W×Dmm) 300x400 400x500 500x600 600x500 800x600 1000x700
    (×Hmm) x61 x64
製品重量(kg) 12 20 26 27 40 53
搭載可能質量(kg) 60 120
付属品 手押しポンプ
納期 1週間 4週間

型式 PB-5AH-3040-SUS PB-5AH-4050-SUS PB-5AH-5060-SUS PB-5AH-6050-SUS PB-5AH-8060-SUS PB-5AH-1070-SUS
固有振動数(Hz) 約2.5
除振方式 ダイヤフラム型空気ばね
減衰効果 オリフィスによるエアーダンピング
レベリング方法 手押しポンプ補給式
定盤 SUS304
外形寸法(W×Dmm) 300x400 400x500 500x600 600x500 800x600 1000x700
    (×Hmm) x61 x64
製品重量(kg) 12 20 26 27 40 53
搭載可能質量(kg) 60 120
付属品 手押しポンプ
納期 1週間 4週間




ページ先頭へ戻る

PB-VSM 高減衰コイルスプリング型除振台 VSM

PB-VSM 高減衰コイルスプリング型除振台 VSM
コイルスプリング型アジャスター機能
固有振動数: 垂直 約4.0Hz   水平 約2.5Hz

采用组合有螺旋弹簧和粘弹性体的复合支架(PAT.P)。



是无维护,出色的防震性能和,高衰减特性至今没有的高性能除振台。



谐振倍率约为2.5倍,具有特写的性能。



我们有一个安全装置,能应付机器的偏压。

型式 PB-VSM-3040-SPCC PB-VSM-4050-SPCC PB-VSM-5060-SPCC PB-VSM-8060-SPCC PB-VSM-1070-SPCC
固有振動数(Hz) 垂直約4、水平約2.5
除振方式 コイルスプリングと粘弾性体を組み合わせた複合マウント
定盤 SPCC 表面焼塗装処理(クリーム色) ゴムシート 緑色1.5mm厚
外形寸法(W×Dmm) 300x400 400x500 500x600 800x600 1000x700
    (×Hmm) x89 x92
製品重量(kg) 6 10 15 25 36
搭載可能質量(kg) 10〜70 10〜60 10〜90 10〜80
納期 4週間

型式 PB-VSM-3040-SUS PB-VSM-4050-SUS PB-VSM-5060-SUS PB-VSM-8060-SUS PB-VSM-1070-SUS
固有振動数(Hz) 垂直約4、水平約2.5
除振方式 コイルスプリングと粘弾性体を組み合わせた複合マウント
定盤 SUS304
外形寸法(W×Dmm) 300x400 400x500 500x600 800x600 1000x700
    (×Hmm) x89 x92
製品重量(kg) 6 10 15 25 36
搭載可能質量(kg) 10〜70 10〜60 10〜90 10〜80
納期 4週間




ページ先頭へ戻る

PB-5R 高性能ゴム型除振台 5R

PB-5R 高性能ゴム型除振台 5R
ハイブリッドゴム型
固有振動数: 垂直 約6.0Hz   水平 約3.0Hz

特殊安全气囊机构内置防振橡胶的专用开发。



实现通常的防震橡胶不能得到的高震动性能。



这是一个带有奥利菲斯气体弹簧的光圈效应,



有顺畅的震动衰减功能。



不需要空气来源所以很容易使用。

型式 PB-5R-3040-SPCC PB-5R-4050-SPCC PB-5R-5060-SPCC PB-5R-8060-SPCC PB-5R-1070-SPCC
固有振動数(Hz) 垂直約6、水平約3
除振方式 オリフィス内臓防振ゴム
定盤 SPCC 表面焼塗装処理(クリーム色) ゴムシート 緑色1.5mm厚
外形寸法(W×Dmm) 300x400 400x500 500x600 800x600 1000x700
    (×Hmm) x55 x87
製品重量(kg) 6 10 14 25 36
搭載可能質量(kg) 50 80 80
納期 1週間 4週間

型式 PB-5R-3040-SUS PB-5R-4050-SUS PB-5R-5060-SUS PB-5R-8060-SUS PB-5R-1070-SUS
固有振動数(Hz) 垂直約6、水平約3
除振方式 オリフィス内臓防振ゴム
定盤 SUS304
外形寸法(W×Dmm) 300x400 400x500 500x600 800x600 1000x700
    (×Hmm) x55 x87
製品重量(kg) 6 10 14 25 36
搭載可能質量(kg) 50 80 80
納期 1週間 4週間




ページ先頭へ戻る

BB-S1 電子天びん専用

BB-S1 電子天びん専用

固有振動数: 垂直 約25Hz   水平 約4.0Hz

电子天平的读取精度可能会受到安装地板或者安装位置的震动影响,而无法进行测量。



本专用除振台是通过考虑电子天平本身的振动特性而开发的。

型式 BB-S1-SPCC BB-S1-SUS
固有振動数(Hz) 垂直約25、水平約4
除振方式 防振ゴム
定盤 SPCC 表面焼塗装処理(クリーム色)
ゴムシート 緑色1.5mm厚
SUS304
外形寸法(W×Dmm) 400x500
    (×Hmm) x50
製品重量(kg) 10
搭載可能質量(kg) 120




ページ先頭へ戻る

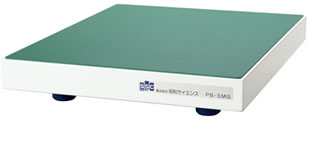

PB-SMG コイルバネとシリコーンゲルの組合せ型 卓上除振台

PB-SMG コイルバネとシリコーンゲルの組合せ型 卓上除振台
コイルバネとシリコーンゲルの組合せ型
固有振動数: 垂直 約5.0Hz   水平 約4.0Hz

采用螺旋弹簧和硅胶组合的除振要素实现了与空气弹簧同等的除振性能。



不需要装空气,是维护动物的保镖。对于缺乏经验的使用者也可以轻松处理。



这是一个高性价比产品,其产品仅适用于光学显微镜、硬度仪和小型干涉仪。

型式 PB-SMG-3040-SPCC PB-SMG-4050-SPCC PB-SMG-5060-SPCC
固有振動数(Hz) 垂直 約5.0、水平 約4.0
除振方式  コイルバネとシリコーンゲルの組合せ
定盤 SPCC 表面焼塗装処理(クリーム色) ゴムシート 緑色1.5mm厚
外形寸法(W×Dmm) 300x400 400x500 500x600
    (×Hmm) 59~81(搭載質量による)
製品重量(kg) 6 12 15
搭載可能質量(kg) 5〜40 10〜40






    昭和科学台式除振台(防振台)是根据预算和用途选择8种类型的产品。只要有小型压缩机等空气来源,就能自动调节空气流通水平,保持水平。因为可以节省去爬山的时间,所以可以集中进行研究和测量。对不需要空气源的顾客,准备简单地能使用的空气密封型和不需要保养的弹簧类型,高性能橡胶类型。可以根据搭载装置的尺寸和重量简单地选择。
  •
    • ST-X
    • PHB
    • PB-5AA
    • PB-5AH
    • PB-VSM
    • PB-5R
    • BB-S1
    • PB-SMG














































  • (水平维持)※一部机种除外。用高性能阀门,过了气的2秒给排气。机载设备调整时的涨落也会立即消除。昭和科学的台式除震台(防震台)是业界最高水平的薄。我不会给客人的工作带来压力。因为是小型轻量,所以可以简单移动。※根据产品尺寸,重量不同。详细内容请确认目录。独立设计除臭器。发挥高性能的除振(防振)性能。我们也准备了不锈钢版本的清洁房间。标准准备着M6抽头,25mm螺距加工完成,头脑边界类型。(PHB系列)

    用途:
  •
    • 顕微鏡 / 電子天秤 / あらさ計 / 形状測定器 / 干渉計 / AFM / STM / SPM / 光学実験

    •
