昭和除振方案

作者: Kevin Peng    发布于: 2019-02-16 12:11    点击:


株式会社昭和SCIENCE创立于1974年。自成立以来,始终把“除振=消除振动”作为基本的理念,在母公司昭和电线电缆株式会社(现昭和电线HD株式会社)的指导下,从事各种精密除振平台的开发、设计、制造和销售。

当初精密除振平台的市场规模很小,为了扩大事业付出了巨大的努力。随着我们的产品知名度的提升,其市场也逐渐扩大,目前已经在业界确立了老店的地位。同时,随着技术力量的不断提升,我们赢得了客户们很高的信赖。目前公司业绩的增长也非常顺利,在创立30周年的2004年,销售额达到了30亿日元。
精密除振平台是我司的主力产品,其功能是消除轻微振动。被广泛使用于液晶、半导体的制造设备和检查设备等精密仪器中。和这些时代前端的领域有着很深的关系。我们确信今后会得到更大的发展。

专业的技术经验,为实验室和工厂提供整体除振服务。


昭和除振资料下载: 日本语English 中文版



昭和科技可以提供一个抗振系统,最大负载重量超过500吨。

理论防震系统支承在重量中心位置。

如图1所示,在底板位置下挖一个坑,在坑内设置防振支架构建系统。

重要的是要使系统的重心位置重合,包括所有的负载装置和空气弹簧的重心位置。
在所有空气弹簧的减振类型中,空气弹簧的减振性能最好。

支架的重量一般是负载装置的8到10倍。

客户将会满意,因为我们随时准备进行前期的调研,合适的设计,生产,安装。

这种坑式减振器的固有频率可以设计得很低,因为在重心位置支撑系统可以获得稳定的弹簧系统。

在无源控制的情况下,在1hz左右的频率出现了抗振效果,在较宽的频率范围内可以获得较高的抗振性能。(参考图2)

此外,在主动减振控制的情况下,反馈控制可以避免谐振。在被动控制的情况下,共振是不可避免的

因此,可在软土地基上构造具有1Hz频率振动的抗振系统。

Fig. 2 Vibration transmissibility (Passive control type)

Fig. 3 Vibration transmissibility (Active control type)




可以实现理想的重心支撑。
这个系统对外力有很强的抵抗力。
由于板材表面为地板平面,因此可以得到满意的布置。
该系统寿命长,可长期使用。
这个系统特别适合新建筑的施工。(我们在多层建筑方面取得了成功。)


此机架顶部可与洁净室地板同层安装,使洁净室使用更加宽敞。

为了保护用户宝贵的设备,我们设计了考虑振动谱和负载质量的防震支架。

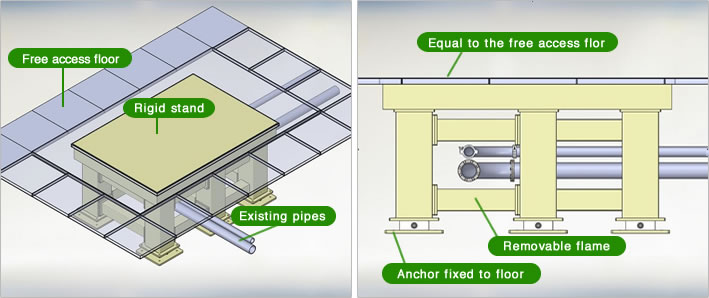

洁净室的自由出入地板采用铝制压铸件,重量轻,脚部防震强度不高。在设置大型质量仪器时,通常需要一个坚固的支架。

我们和昭和科技人员对楼板的地下结构、管道铺设等进行检查,为用户设计并提出最合适的防震系统


我们的展台可以设置在一个自由出入的楼层下面,使展台的顶层与楼层相等。

考虑到要加载的设备的规格,我们提出从刚性支架到主动减振系统是最合适的。

我们提出一个一致的计划,调查,设计,制造,结转,和设置。

支架可以安装牢固,因为板材是钢的。所以,制造,如轻敲固定支架,是很容易的。

适用于半导体制造、检验设备等洁净室设备。

精密仪器设置在自由出入楼层(双层式)。
