H20/H30-UVL真空紫外光谱仪

作者: Kevin Peng    发布于: 2018-12-26 21:48    点击:

Vacuum Spectrometer

100-600纳米区域紧凑的单色仪

H20-UVL是一种基于单个全息凹面像差校正光栅的单色仪,覆盖范围100-600 nm。他的设计非常紧凑,是理想的照明样品或低分辨率测量时,配备一个单一的通道探测器。如果需要,还可以提供多通道探测器的光谱仪版本。

应用:


激发单色仪(荧光)

FUV反射计/吸收

等离子体物理研究

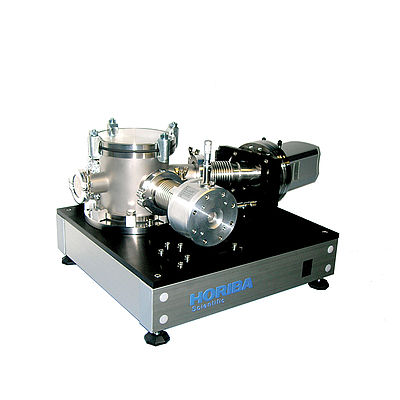

H20-UVL


H20-UVL是一种单色仪,特别设计用于分析100-600 nm (2 - 12.4 eV)远紫外(FUV)范围在真空下使用,或190-600 nm在常压下使用。这种简单的光学设计极大地减少了散光,并导致了卓越的吞吐量和光谱纯度,甚至低于140纳米,而其他基于Czerny Turner设计的仪器由于其内部反射的数量和光学的工作角度而降低了效率。它的微细狭缝和蜗杆传动使它的扫描精确和快速。

这个短焦距的真空单色仪.

详细参数

Optical design Spherical Type IV VLS single optic
Focal length 200 mm
Aperture f/4.2
Grating density 1200 gr/mm
Optic coating MgF2 optimized at 121 nm
Deviation angle 64°
Dispersion 3.6 nm/mm at 100 nm
Drive Fast worm drive
Minimum step 0.06 nm
Speed 400 nm/s
Accuracy +/- 0.1 nm
Repeatability +/-0.06 nm
Resolution Better than 0.1 nm
Vacuum 5 10-6 mbar
Pumping flange DN63 LF
Entrance/exit port Micrometric slits (10 um to 2 mm)
Entrance/exit flange DN25 KF
PC interface built-in USB2, no additional controller


电子资料下载

H30-UVL

Vacuum Spectrometer H30 UVL

Monograph for far and extreme ultraviolet

完成了我们的FUV单色仪,H30-UVL允许在单色仪模式下使用出口狭缝或在平坦场光谱仪模式下使用CCD检测器工作。他非常紧凑和独特的设计,基于一种独特的单全息像差校正环形光栅,产生了非常好的图像质量和无与伦比的透过率。
Optical design Toroidal Grating Type IV VLS single optic
Focal length 300 mm
Aperture f/6
Grating 1200 gr/mm : 50-300 nm
Optic coating MgF2 optimized at 121 nm standard or Pt option
Deviation angle 70°
Dispersion 2.3 nm/mm at 50 nm
Drive Fast worm drive
Resolution better than 0.2 nm
Vacuum

5 10-6 mbar (HV version)

5 10-8 mbar (UHV version)

Pumping flange DN63 CF
Entrance port Micrometric slits (10 µm to 2 mm)
Exit port Micrometric slits (10 µm to 2 mm) or Adjustable CCD port
Entrance flange DN40 KF (DN40 CF)
Exit flange

DN40 KF for slit version (DN40 CF)

DN100CF for CCD version
